Precyzyjne cięcie laserowe i cięcie wodą WaterJet pozwalają wykonywać nawet skomplikowane elementy o niestandardowych kształtach. Jednak o jakości gotowego detalu decydują nie tylko możliwości maszyny i odpowiednio dobrana technologia. Równie ważne jest prawidłowe przygotowanie dokumentacji technicznej. Niepoprawny format pliku, zdublowane linie czy niewłaściwa skala rysunku mogą powodować opóźnienia w realizacji zamówienia, dodatkowe koszty, a nawet błędy wymiarowe gotowych elementów.
Jak przygotować pliki do cięcia laserem i wodą, aby cały proces przebiegł sprawnie? Przedstawiamy najważniejsze zasady, które warto znać przed przesłaniem projektu do wyceny i realizacji.
Dlaczego poprawna dokumentacja techniczna jest tak ważna?
Zarówno cięcie laserowe, jak i technologia WaterJet wykorzystują komputerowe systemy sterowania CNC. Na podstawie dostarczonego projektu przygotowywany jest program określający tor ruchu głowicy tnącej, a następnie wykonywane są elementy o zadanych kształtach i wymiarach.
Aby maszyna mogła prawidłowo odwzorować projekt, dokumentacja musi być jednoznaczna i odpowiednio przygotowana. Nawet niewielkie błędy w geometrii mogą utrudnić programowanie procesu lub wpłynąć na jakość gotowych detali.
Prawidłowo przygotowane pliki pozwalają:
- skrócić czas potrzebny na analizę projektu i przygotowanie wyceny,
- ograniczyć konieczność wprowadzania poprawek do dokumentacji,
- zmniejszyć ryzyko nieprawidłowego wycięcia elementów,
- usprawnić przygotowanie programu cięcia,
- ograniczyć ryzyko niepotrzebnego zużycia materiału,
- zapewnić większą powtarzalność wykonywanych detali.
Warto więc zadbać o poprawność projektu jeszcze przed jego przesłaniem do wykonawcy.
1. W jakim formacie przygotować pliki do cięcia laserowego i WaterJet?
Jednym z podstawowych wymagań dotyczących dokumentacji jest odpowiedni format pliku. Do przygotowania ścieżek cięcia wykorzystywane są przede wszystkim rysunki wektorowe, które umożliwiają precyzyjne odwzorowanie geometrii elementu.
W Adamet-Niemet akceptujemy pliki w następujących formatach:
- DXF – jeden z najczęściej wykorzystywanych formatów do przekazywania rysunków 2D przeznaczonych do cięcia CNC,
- DWG – format dokumentacji CAD zawierającej geometrię i informacje projektowe,
- STEP / STP – formaty wymiany modeli CAD, które mogą być wykorzystywane do przygotowania geometrii elementów.
Zalecamy zapisywanie dokumentacji w możliwie najniższych wersjach formatów obsługiwanych przez używane oprogramowanie. Pomaga to ograniczyć problemy z kompatybilnością plików pomiędzy różnymi programami projektowymi i systemami przygotowania produkcji.
Należy przy tym pamiętać, że plik przeznaczony bezpośrednio do przygotowania ścieżki cięcia powinien zawierać odpowiednią geometrię wektorową, a model przestrzenny STEP lub STP może wymagać dodatkowego opracowania.
Ważne: sam plik PDF, JPG czy PNG przedstawiający kształt elementu nie zastępuje poprawnie przygotowanego pliku CAD. Dokumenty tego typu warto jednak dołączyć jako materiał pomocniczy do weryfikacji projektu.
2. Zachowaj skalę 1:1 – podstawa prawidłowego wymiarowania
Dokumentacja do cięcia laserowego i WaterJet powinna być przygotowana w skali 1:1, czyli w rzeczywistych wymiarach projektowanego elementu.
Oznacza to, że detal o długości 200 mm powinien mieć w pliku CAD dokładnie 200 mm, a nie być pomniejszony lub powiększony na potrzeby prezentacji rysunku.
Nieprawidłowa skala może doprowadzić do wykonania elementu o innych wymiarach niż zamierzone. Problem pojawia się również wtedy, gdy dokumentacja jest tworzona w jednym systemie jednostek, a następnie importowana do innego programu bez odpowiedniej konwersji.
Przed przesłaniem pliku należy zatem sprawdzić, czy:
- wszystkie elementy zostały narysowane w rzeczywistych wymiarach,
- skala projektu wynosi 1:1,
- zastosowane jednostki są jednoznacznie określone,
- wymiary geometrii odpowiadają wartościom podanym na rysunku technicznym.
Najlepiej stosować milimetry i wyraźnie wskazać tę jednostkę w dokumentacji.
3. Pojedyncze linie cięcia – unikaj zdublowanych konturów
Kolejnym istotnym wymaganiem jest prawidłowa konstrukcja linii tworzących obrys elementu.
Każda linia cięcia powinna występować w projekcie tylko raz. Zdarza się, że podczas kopiowania, edycji lub łączenia obiektów w programie CAD powstają zdublowane odcinki, które są praktycznie niewidoczne podczas standardowego przeglądania rysunku.
Dla operatora lub oprogramowania przygotowującego ścieżkę cięcia mogą one jednak stanowić dodatkową geometrię.
W efekcie mogą pojawić się problemy z interpretacją konturu, niepotrzebne przejazdy narzędzia lub konieczność ręcznej korekty dokumentacji.
Przed zapisaniem projektu warto skorzystać z funkcji wykrywania i usuwania zduplikowanych obiektów dostępnych w wielu programach CAD.
Należy również zweryfikować, czy kontury przeznaczone do wycinania zamkniętych kształtów są prawidłowo połączone i nie zawierają przypadkowych przerw.
4. Oddziel kontury cięcia od linii wymiarowych i pomocniczych
Rysunki techniczne często zawierają znacznie więcej informacji niż sama geometria elementu. Mogą to być linie wymiarowe, osie symetrii, opisy, oznaczenia otworów, linie konstrukcyjne czy dodatkowe uwagi technologiczne.
Informacje te są niezbędne podczas weryfikacji projektu, ale nie powinny być interpretowane jako linie przeznaczone do wycięcia.
Dlatego wszystkie linie inne niż właściwy kontur cięcia powinny znajdować się na oddzielnych warstwach.
Przykładowo można zastosować następujący podział:
- Warstwa CIĘCIE – zewnętrzne i wewnętrzne kontury przeznaczone do wycięcia,
- Warstwa WYMIARY – linie wymiarowe oraz wartości wymiarów,
- Warstwa OPISY – dodatkowe informacje techniczne,
- Warstwa POMOCNICZE – osie, linie konstrukcyjne i inne elementy niewchodzące w skład ścieżki cięcia.
Taki sposób organizacji rysunku zwiększa jego czytelność i ułatwia wyodrębnienie właściwej geometrii.
5. Połącz stykające się i nakładające elementy w jeden obrys
Podczas projektowania bardziej skomplikowanych detali konstruktorzy często wykorzystują kilka podstawowych figur geometrycznych, które następnie łączą w docelowy kształt.
Problem może pojawić się wtedy, gdy obiekty jedynie stykają się ze sobą lub nachodzą na siebie, ale nadal pozostają odrębnymi elementami rysunku.
W takim przypadku oprogramowanie przygotowujące program cięcia może błędnie zinterpretować przebieg konturu.
Wszystkie stykające się i nakładające się elementy, które mają tworzyć jeden detal, powinny zostać połączone i zamienione w jeden obiekt o pojedynczym obrysie.
Przykładowo, jeżeli projektowany element powstaje z połączenia prostokąta i okręgu, należy usunąć zbędne fragmenty ich wspólnych granic i utworzyć jeden zewnętrzny kontur odpowiadający zamierzonemu kształtowi. Dotyczy to także geometrii otworów i wycięć wewnętrznych, które powinny być jednoznacznie zdefiniowane.
Dzięki temu unika się niepożądanych linii przechodzących przez wnętrze projektowanego elementu.
6. Element będzie gięty? Przygotuj rozwinięcie blachy
Nie wszystkie detale pozostają płaskie po zakończeniu procesu cięcia. W wielu przypadkach wycięte elementy poddawane są następnie gięciu na prasach krawędziowych.
Jeżeli projekt obejmuje taki etap, należy pamiętać, że kontury przeznaczone do cięcia muszą być przedstawione w postaci rozwiniętej, przed wykonaniem gięcia.
Oznacza to konieczność przygotowania płaskiego rozwinięcia detalu, uwzględniającego jego docelową geometrię po gięciu oraz odpowiednie naddatki lub ubytki gięcia wynikające z przyjętej technologii.
Przesłanie wyłącznie widoku gotowego, przestrzennego elementu może być niewystarczające do bezpośredniego przygotowania programu cięcia.
W przypadku detali giętych warto dostarczyć:
- rozwinięcie płaskie elementu w formacie CAD,
- rysunek gotowego detalu po gięciu,
- informacje o kątach i kierunkach gięcia,
- oznaczenie materiału oraz jego grubości,
- wymagane wymiary i tolerancje.
Pozwala to zweryfikować, czy przygotowana geometria odpowiada zamierzonemu kształtowi końcowemu.
7. Dołącz rysunek PDF lub TIF z wymiarami do weryfikacji
Nawet poprawnie zapisany plik CAD nie zawsze dostarcza wszystkich informacji potrzebnych do jednoznacznego sprawdzenia projektu.
Dlatego do dokumentacji przeznaczonej do cięcia laserowego i WaterJet należy dołączyć dodatkowy plik z rysunkiem wymiarowym, np. w formacie PDF lub TIF.
Taki dokument pełni funkcję kontrolną i umożliwia porównanie geometrii wektorowej z wymiarami określonymi przez zamawiającego.
Rysunek pomocniczy powinien zawierać przede wszystkim:
- wymiary zewnętrzne detalu,
- średnice i położenie otworów,
- wymiary istotnych wycięć i podcięć,
- wymagane tolerancje, jeżeli mają znaczenie dla funkcjonalności elementu,
- oznaczenie grubości oraz gatunku materiału,
- dodatkowe uwagi technologiczne, jeśli są wymagane.
Dzięki temu możliwa jest weryfikacja wymiarowa przed rozpoczęciem produkcji, co ogranicza ryzyko wykonania detali niezgodnych z założeniami projektowymi.
Ważne, aby plik CAD i rysunek wymiarowy przedstawiały tę samą wersję projektu.
8. Jakie informacje warto przekazać wraz z dokumentacją?
Oprócz poprawnie przygotowanego rysunku ważne są również informacje dotyczące samego zamówienia.
Przy przesyłaniu zapytania o cięcie laserowe lub WaterJet warto wskazać:
- Rodzaj i gatunek materiału – np. aluminium EN AW-5754, stal nierdzewna lub mosiądz.
- Grubość materiału – niezbędna do oceny możliwości technologicznych i przygotowania wyceny.
- Liczbę detali – z uwzględnieniem ilości każdego z zamawianych elementów.
- Oczekiwaną jakość krawędzi – szczególnie istotną w przypadku elementów wymagających dalszej obróbki lub określonego wykończenia.
- Tolerancje wymiarowe – jeśli detal wymaga zachowania określonej dokładności.
- Planowane dalsze operacje – np. gięcie, spawanie lub obróbkę CNC.
Komplet tych informacji ułatwia ocenę projektu oraz dobranie odpowiednich parametrów procesu. W przypadku bardziej wymagających elementów pozwala także wcześniej wyjaśnić potencjalne ograniczenia technologiczne.
9. Najczęstsze błędy w dokumentacji do cięcia laserowego i WaterJet
Mimo dostępności nowoczesnego oprogramowania projektowego nieprawidłowości w dokumentacji technicznej nadal mogą utrudniać realizację zamówień.
Do najczęściej spotykanych problemów należą:
Nieprawidłowa skala rysunku. Geometria nie odpowiada rzeczywistym wymiarom elementu, przez co wymaga dodatkowej weryfikacji.
Zdublowane linie. Kilka odcinków znajduje się dokładnie w tym samym miejscu, utrudniając prawidłowe przygotowanie ścieżki cięcia.
Niepołączone kontury. Obrys elementu zawiera niewielkie przerwy lub nakładające się fragmenty.
Linie wymiarowe na warstwie cięcia. Informacje pomocnicze mieszają się z geometrią przeznaczoną do obróbki.
Brak rozwinięcia elementu giętego. Dokumentacja przedstawia wyłącznie końcowy kształt przestrzenny detalu.
Brak rysunku kontrolnego. Nie ma możliwości łatwego porównania wymiarów projektu CAD z założeniami konstrukcyjnymi.
Niewłaściwy format lub niekompatybilna wersja pliku. Dokumentacja wymaga konwersji albo ponownego zapisania.
Większości tych problemów można uniknąć dzięki dokładnemu sprawdzeniu projektu przed przesłaniem go do wyceny.
10. Lista kontrolna – sprawdź pliki przed wysłaniem do cięcia
Przed przekazaniem dokumentacji do Adamet-Niemet warto zweryfikować poniższe punkty:
- Pliki CAD zostały przygotowane w odpowiednim formacie: DXF, DWG, STEP lub STP.
- Dokumentacja została zapisana w możliwie najniższej kompatybilnej wersji formatu.
- Geometria przeznaczona do cięcia jest wektorowa.
- Rysunek jest wykonany w skali 1:1.
- Linie cięcia są pojedyncze i nie występują zdublowane kontury.
- Kontury zamkniętych detali są prawidłowo połączone.
- Linie wymiarowe, opisy i elementy pomocnicze znajdują się na oddzielnych warstwach.
- Stykające się i nakładające obiekty tworzą jeden prawidłowy obrys detalu.
- Elementy przeznaczone do gięcia zostały przedstawione w postaci rozwiniętej.
- Dołączono plik PDF lub TIF z wymiarami kontrolnymi.
- Określono materiał, grubość i liczbę zamawianych elementów.
Prawidłowe przygotowanie dokumentacji już na etapie zapytania pomaga usprawnić późniejszą realizację zlecenia.
Cięcie laserowe i WaterJet w Adamet-Niemet
W Adamet-Niemet oferujemy usługi precyzyjnego cięcia laserowego oraz cięcia wodą WaterJet. Dzięki nowoczesnemu zapleczu technologicznemu możemy realizować zlecenia obejmujące zarówno proste formatki, jak i elementy o bardziej złożonej geometrii.
Cięcie laserowe sprawdza się szczególnie przy obróbce blach metalowych, zapewniając wysoką wydajność oraz powtarzalność procesu.

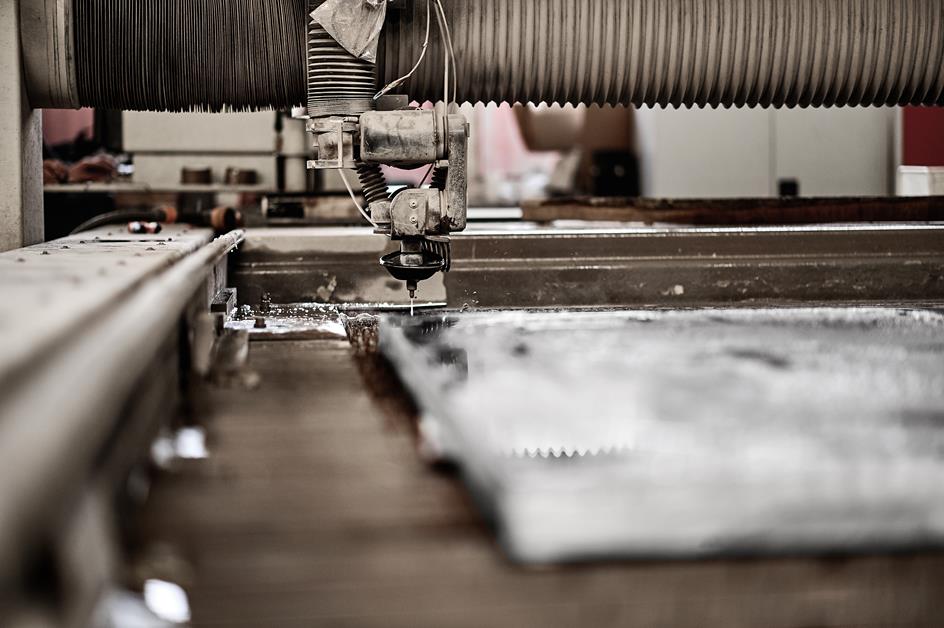

Cięcie wodą WaterJet umożliwia natomiast obróbkę szerokiej gamy materiałów, również o dużych grubościach, bez powstawania strefy wpływu ciepła charakterystycznej dla procesów termicznych.
Odpowiednio przygotowana dokumentacja techniczna ułatwia wykorzystanie możliwości obu technologii oraz usprawnia proces od wyceny po wykonanie gotowych elementów.
